电能计量管理系统

    一、系统简介

           Acrel-3000电能管理系统适用于用户侧各电压等级的配用电的集抄与运行管理。系统通过对各用电回路设置电能计量表计并借助计算机通讯技术进行集中采集,从而帮助用户实现用电合理分配、运维透明管理,提高用电的智能化管理水平。


           Acrel-3000电能管理系统侧重于用电合理性分析,即通过梳理用户的配电网络,在网络各节点设置电能计量表计,从而为该配电配电网络搭建合理的用电计量体系。系统以丰富的数据报表体现计量体系的完整性。系统可对各配电节点定时抄表汇总,统计其用电情况,以数据报表、趋势曲线、棒图饼图等友好的界面形式进行展示,使得用电可视透明,并在用电误差偏大时可追溯,维护计量体系的正确性。



    二、系统结构


           Acrel-3000电能管理系统通常采用分层分布式结构进行设计,即现场设备层、网络通讯层和站控管理层:

    现场设备层
    现场设备层主要是连接于网络中用于电参量采集测量的各类型的仪表等,也是构建该配电系统必要的基本组成元素。肩负着采集数据的重任,这些设备可为乙方各系列带通讯网络电力仪表、温湿度控制器、开关量监测模块和电动机保护器等。

    网络通讯层
    网络通讯层主要是由通讯服务器、接口转换器件及总线网络等组成。该层是数据信息交换的桥梁,不同的接口转换器件提供了RS232、RS422、RS485、SPABUS等及以太网等各种接口,组网方式灵活,支持点对点的通讯、现场总线网络、以太网等类型的组态网络。通讯服务器主要用于直接对现场仪器仪表转达上位机的各种控制命令,并负责对现场仪器仪表回送的数据信息进行采集、分类和存储等工作,如电压/电流等电参量、输入开关量状态、修改仪表内部参数或各种控制继电器断开/闭合的操作命令等;光电隔离保护装置主要是为保证上位机的正常工作,避免网络中不稳定信号对其造成的干扰或破坏;接口转换器件则是由于现场仪表或其它系列的装置与上位机的通讯接口存在差异,需要进行转换方可进行数据交换。

    站控管理层
    站控管理层是针对配电网络的管理人员,该层直接面向用户。该层也是系统的最上层部分,主要是由电能管理系统软件和必要的硬件设备如计算机、打印机、UPS等。其中软件部分具有良好的人机交互界面,通过数据传输协议读取前置机采集的现场各类数据信息,自动经过计算处理,以图形、数显、声音等方式反映现场的运行状况,并可接受管理人员的操作命令,实时发送并检测操作的执行状况,以保证供用电单位的正常工作;电能计量管理功能设计各种符合用户的报表格式,报表内数据严格按照各种标准进行计量,用户只需查找打印即可,极大的方便了操作,提高了工作效率。







    三、系统主要功能


    ● 配电监测
    安科瑞Acrel-3000电能管理系统具备友好的人机界面,能够以配电一次干线图的形式直观显示配电线路的分布情况,同时将实时采集的各回路的电参量信息,以及配电回路开关的分合闸状态,实时显示在系统界面中。
    ● 电能报表
           安科瑞Acrel-3000电能管理系统以丰富的数据报表体现计量体系的完整性。系统具备各回路定时抄表汇总统计功能,用户可以自由查询自系统正常运行以来任意时间段内各配电节点的用电情况,即该节点进线用电量与各分支回路消耗电量的统计分析报表。该功能使得用电可视透明,并在用电误差偏大时可追溯,维护计量体系的正确性。
    ● 负荷曲线
          安科瑞Acrel-3000电能管理系统对配电系统总进线回路(或重要负荷的出线)设计了负荷趋势曲线。便于配电维护人员及时掌握用电需求与供电系统负荷占比,确保供电可靠性,为用户单位的用能权益提供保障。借助该功能,还可分析用能需量的增长趋势,适时调整需量申报,减少因需量偏差过大造成的多余缴费。
    ● 电参量报表
           安科瑞Acrel-3000电能管理系统具有对实时电力参数和历史电力参数的存储和管理功能,所有实时采集的数据、顺序事件记录等均可保存到实时数据库。在监控画面中能够自定义需要查询的参数、查询的时间段或选择查询最近更新的记录数等,并通过报表方式显示出来。该功能方便用户进行事故追溯查询。
    ● 统计报表
            安科瑞Acrel-3000电能管理系统为用户提供了综合的电能和需量统计报表功能,包含不同馈线的峰平谷用电量统计与记录,从而为用电的合理管理提供了数据依据(需要选用带复费率和最大需量功能的电力仪表)。同时可对各回路进行日、月报表的统计,减少配电系统维护人员的电能统计的工作时间,提高工作效率。
    ● 遥信实时报警
           安科瑞Acrel-3000电能管理系统具备遥信报警配置功能,系统能够对配电回路断路器的分合闸动作进行实时监测并报警。系统报警时能够进行信息语音提示,自动弹出报警画面。
    ● 遥测实时报警
          安科瑞Acrel-3000电能管理系统具备遥测报警配置功能,报警类型包括电压越限、电流越限、频率越限、功率因数越限、断路器分合闸。系统报警时能够进行信息语音提示,自动弹出报警画面。
    ● 遥信、遥测历史报警查询
            安科瑞Acrel-3000电能管理系统能够对遥信、遥测报警数据进行存储,方便用户对系统报警事件进行追溯查询。
    ● 电能质量监测
          安科瑞Acrel-3000电能管理系统可以对整个配电系统范围内的电能质量和电能可靠性状况进行持续性的监测。例如配电系统维护人员可以通过谐波分析界面掌握配电系统的谐波含量,及时采取相应的措施提高配电系统的可靠性,减少因谐波造成的供电事故的发生。
    ● 用户权限管理
            安科瑞Acrel-3000电能管理系统为保障系统安全稳定运行,设置了用户权限管理功能。通过用户权限管理能够防止未经授权的操作(如配电回路名称修改等)。可以定义不同级别用户的登录名、密码及操作权限,为系统运行维护管理提供可靠的安全保障。
    ● 通讯状态图
            安科瑞Acrel-3000电能管理系统可以实时显示接入系统的各设备的通讯状态,能够完整的显示整个系统网络结构,可在线诊断系统网络通讯状态,发生网络故障时能自动在屏幕上显示故障单元和故障部位。从而方便系统维护人员实时掌握现场各设备的通讯状态,对出现异常的设备及时维护,保证系统的稳定运行。
    ● 基于B/S的网络应用
    安科瑞Acrel-3000电能管理系统配置了强大的WEB页面发布功能,从而使得用户可以通过基于Windows平台的IE或其他主流浏览器,查看系统实时数据、监控画面、历史数据,浏览效果与在Acrel-3000服务器端看到的系统画面完全相同。

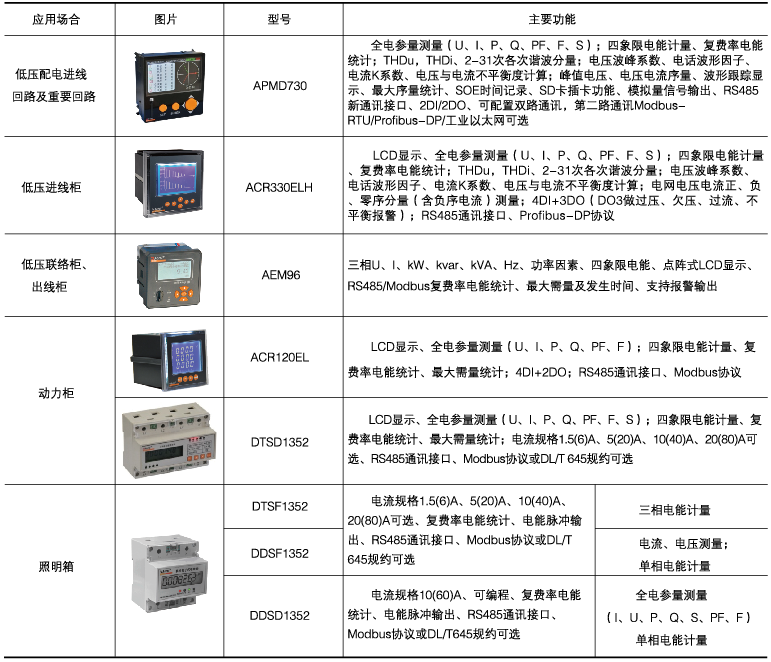

    四、系统产品选型
