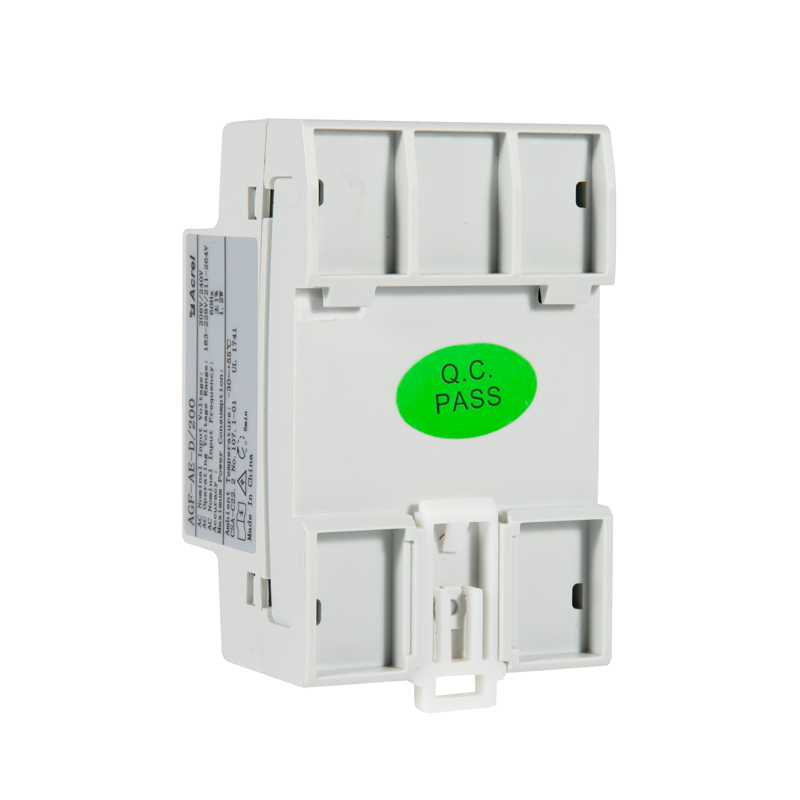

AGF-AE-D/200防逆流检测仪表

在单逆变器系统中,仪表直接与逆变器相连。如果您的变频器有一个内置的收入等级表(RGM;该变频器被称为收入等级变频器),您可以在 RGM 的同一总线上连接一个外部仪表。

在线咨询
18702111325

在单逆变器系统中,仪表直接与逆变器相连。如果您的变频器有一个内置的收入等级表(RGM;该变频器被称为收入等级变频器),您可以在 RGM 的同一总线上连接一个外部仪表。


1. AGF-AE-D/200防逆流检测仪表安装

  安装说明应说明所用的国家电气规范、ANSI/NFPA 70 接线方法。

2. 安装指南仪表通过 RS485 与变频器相连。

  交流电线规格:1.3 至 2.0 mm 直径/22-18 AWG 绞合线,600 V,THHN、MTW 或 THWN 型。

  RS485 接线规格:电缆类型:至少 3 线屏蔽双绞线(可使用 4 线电缆)

  导线截面积:0.32-0.81 mm 2/24-18 AWG(可使用 5 类电缆)

  仪表被视为“连接设备”,需要断开装置(断路器、开关或断路器)和过电流保护(保险丝或断路器)。

  仪表消耗 10-30 毫安,因此任何开关、断路器、保险丝和/或断路器的额定值由线规、电源电压和所需的电流中断额定值决定。

  开关、断路器或断路器需位于仪表附近且易于操作。

  使用额定电流小于等于 20A 的断路器或保险丝。

  当监测多条线路时,使用分组断路器。

  断路器或保险丝需保护标有 L1 和 L2 的电源端子。在极少数中性点有过电流保护的情况下,过电流保护装置需同时中断中性点和不接地导体。

  电路保护/断开系统需符合所有国家和地方电气规范。

3. 安装和连接仪表

  A. 仪表应安装在配电箱中

  B. 将仪表安装在 35mm 的德国工业标准导轨上。

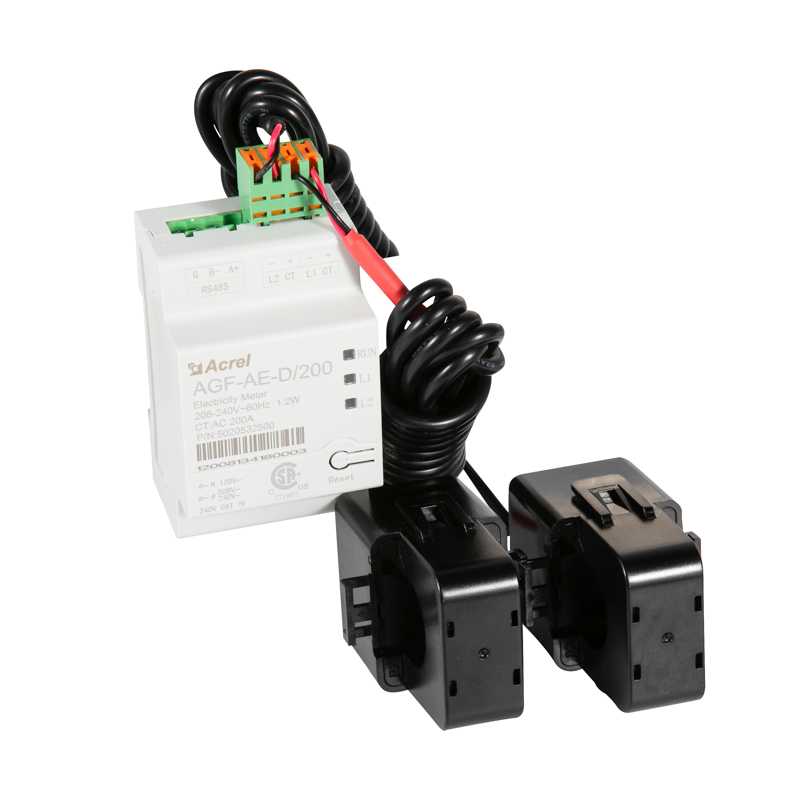

4.  安装 CTs:

  A. 合上电流互感器前,关闭交流电源。

  B. 在待测导体周围安装电流互感器。分裂芯电流互感器可在导体周围打开 3 次安装。可以在CT 周围固定尼龙扎带,以防止意外打开。

  C. 安装 CT,箭头指向网格,以便进行消耗或出口测量。电流互感器与电表包装在一起。

    D. 连接仪表:如果要将仪表连接到变频器,请参阅下面的连接图
