分布式光伏监控系统是指：通过执行规定功能来实现某一给定目标的一些相互关联单元的组合，利用计算机技术、现代电子技术、通信技术和信息处理技术等实现对变电站二次设备的功能进行重新组合、优化设计，对光伏电站全部设备的运行情况执行监视、测量。

系统可分为三层结构：即现场设备层、网络通讯层和平台管理层。

现场设备层：包含微机保护、电能质量在线监测装置、故障解列装置、多功能仪表、计量表等设备，用于采集站内配电柜内电气运行参数、开关状态等数据，同时分别在10kV变电所配置多套直流电源，保障现场设备良好的运行环境。

网络通讯层：包含ANet-2E4SM智能网关。网关主动采集现场设备层设备的数据，并可进行规约转换，数据存储，分散10kV变电站通过数据采集箱（内置智能网关）采集数据通过光纤上传至通信室分布式光伏监控系统统平台；同时网关充当远动通信装置，将现场设备数据采集后通过交换机经纵向加密数据加密后上传调度网。

平台管理层：l分布式光伏监控系统平台、国网漳州供电公司调度控制中心平台。

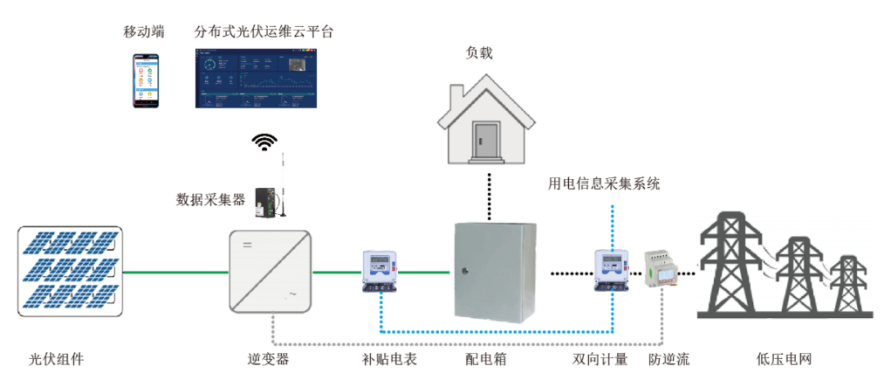

A、户用光伏

B、中小容量光伏电站

C、大容量分布式光伏电站

1、综合看板

光伏电站位置显示

光伏电站数量，峰值发电功率，实时发电功率显示

统计所有光伏电站日、月、年发电量

计算标准煤节约量以及二氧化碳减排量

柱状图展示每月发电量

2、电站状态

展示光伏电站发电功率，峰值功率等基本参数

统计当前光伏电站日、月、年发电量

摄像头实时监测

接入辐照度、环境温湿度、风速等环境参数

显示当前光伏电站逆变器接入数量及其基本参数

3、逆变器状态

逆变器基本参数显示

日、月、年发电量显示

通过曲线图显示逆变器功率、环境辐照度曲线

直流侧电压电流查询

交流电压、电流、有功功率、频率、功率因数查询

4、电站发电统计

统计列表中所有光伏电站日、月、年发电量，支持柱状图和曲线图切换展示以及报表导出功能。

5、逆变器发电统计

统计当前光伏电站中所有逆变器的日、月、年发电量，支持柱状图和曲线图切换展示以及报表导出功能。

6、逆变器曲线分析

展示逆变器直流侧电压、电流曲线，交流侧功率曲线以及环境辐照度曲线、温度曲线。便于用户进行整体分析。
