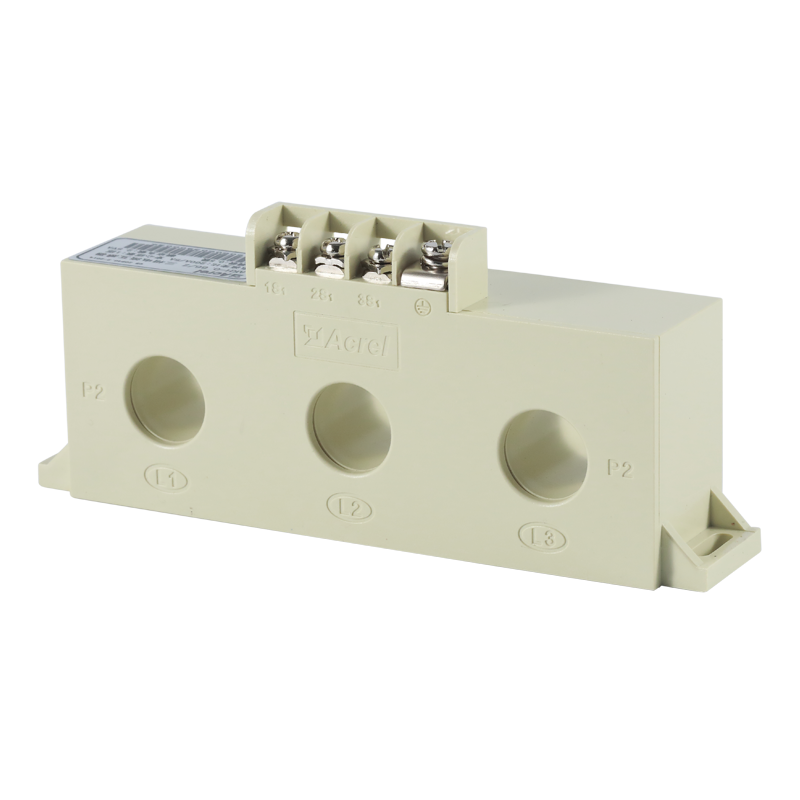

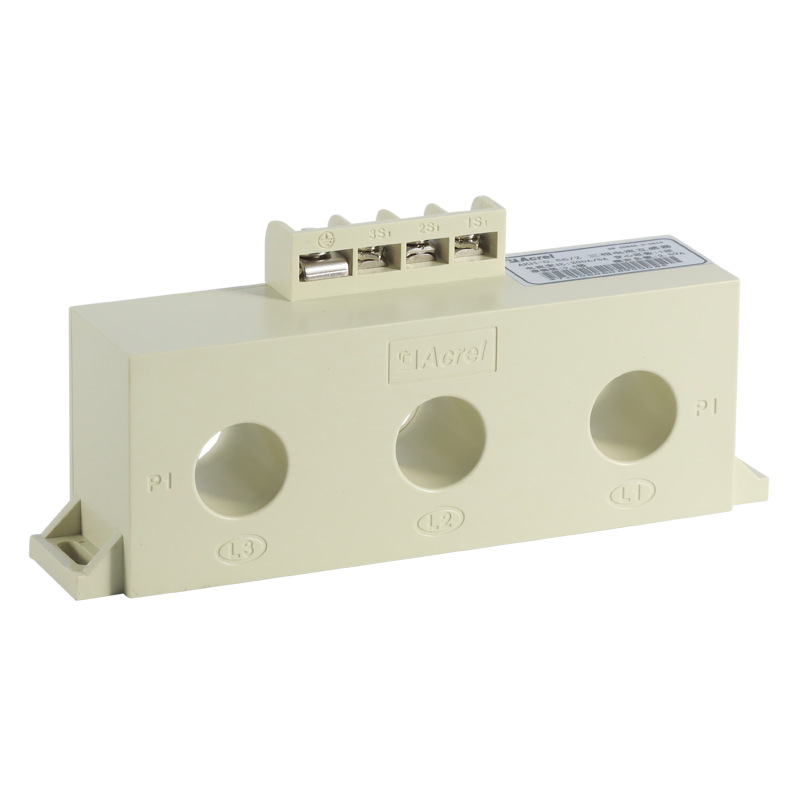

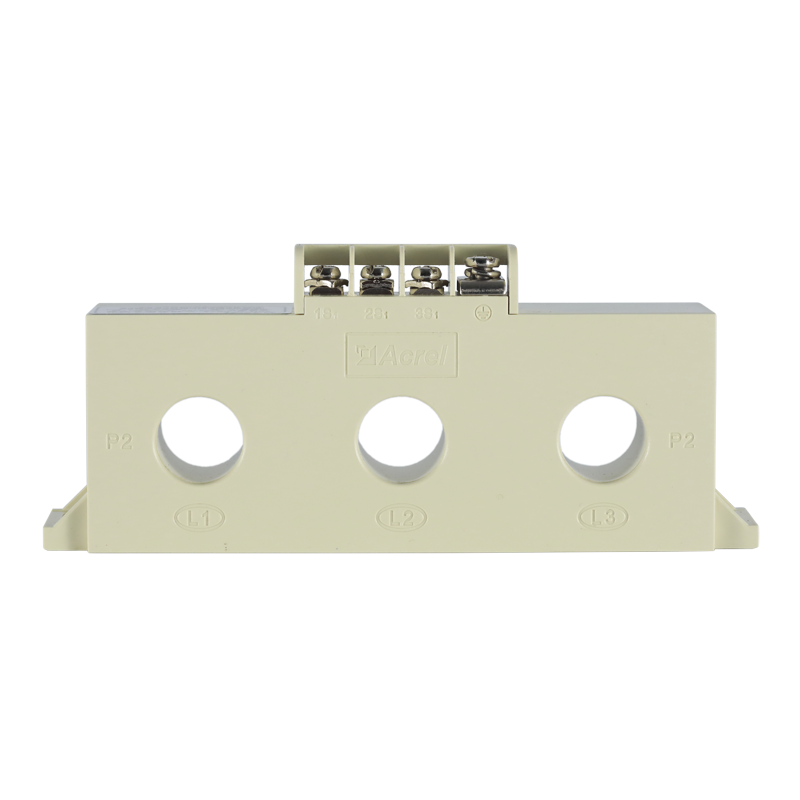

AKH-0.66/Z型组合式电流互感器

AKH-0.66 Z型系列三相导轨式电流互感器产品外形美观，接线方便。外壳材料可选用曾强尼龙、PPT、透明聚碳酸酯、阻燃PC/ABS合金，作为交流电流信号采集元件，一般与AMC16、PZ-3O0配套使用

在线咨询
18702111325
相关产品推荐:
功能：
AKH-0.66 Z型系列三相导轨式电流互感器产品外形美观，接线方便。外壳材料可选用曾强尼龙、PPT、透明聚碳酸酯、阻燃PC/ABS合金，作为交流电流信号采集元件，一般与AMC16、PZ-3O0配套使用，可减小电流互感器安装空间和接线的烦琐，为用户降低成本。

应用范围：
组合式CT三相一体，用于小空间配电柜。

订货范例：
具体型号：AKH-0.66/Z-3*Φ20
技术要求：100A/5A 1级 1.5VA 1匝
通讯协议：无
辅助电源：无

1、AKH-0.66/Z-10型电流互感器


● 规格参数对照表



2、AKH-0.66/Z-15型电流互感器

● 规格参数对照表



3、AKH-0.66/Z-3×Φ20型电流互感器

● 规格参数对照表



4、AKH-0.66/Z-3×Φ35型电流互感器

● 规格参数对照表

1、AKH-0.66/Z-10型电流互感器

● 规格尺寸(单位：mm,公差±1mm)

注：互感器引出线为6根（标注有1、2、3、4、5、6）Φ1.5mmRV软导线，红色为S1，黄色为S2，引出线必须固定在P1面，且S1、S2引出线长3m±10cm;一次电流从P1面进，P2面出。



2、AKH-0.66/Z-15型电流互感器

● 规格尺寸(单位：mm,公差±1mm)

注：一次电流从P1面进，P2面出，二次引线黄色为A相S1，绿色为B相S1，红色为C相S1黑色为公共地，引出线为2m±10cm。

3、AKH-0.66/Z-3×Φ20型电流互感器

● 规格尺寸(单位：mm,公差±1mm)

4、AKH-0.66/Z-3×Φ35型电流互感器

● 规格尺寸(单位：mm,公差±1mm)
