ARD2(L) 智能电动机保护器

表1 设计序列号

表2 额定电流

表3 附加功能

注：附加功能选配漏电保护L时，需根据实际电流选购不同孔径的零序互感器。

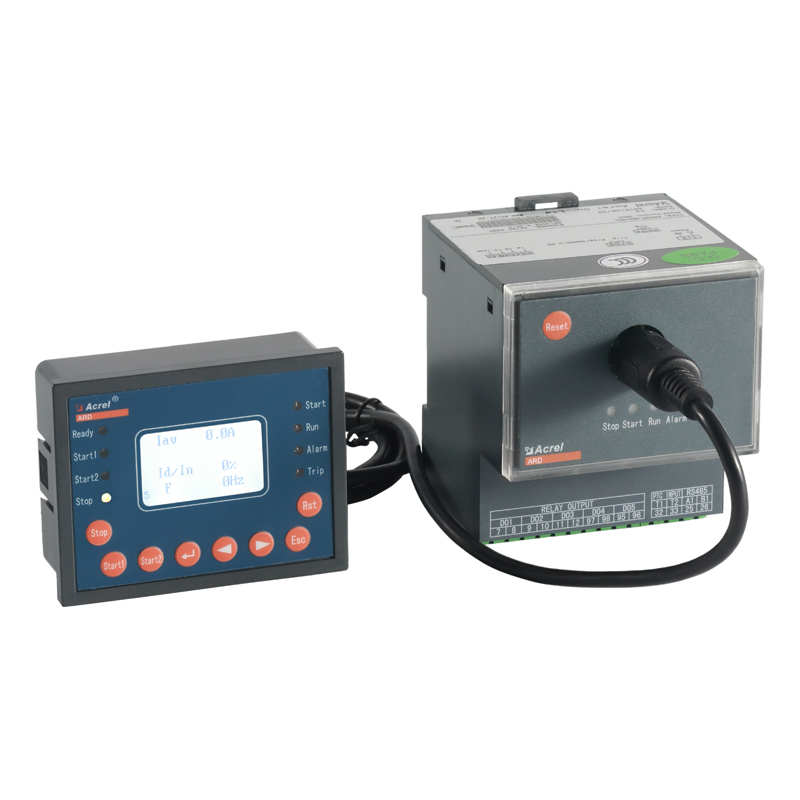

 ARD2F 智能电动机保护器

表4 附加功能

注：1、带有起动控制时，保护器提供2个起动继电器用于顺序控制外部2个接触器的闭合/断开，从而实现电动机的不同起动方式(如Y-□转换起动、正反转控制，自耦降压起动等）；

  2、温度保护的测量范围：热电阻100Ω～30kΩ；

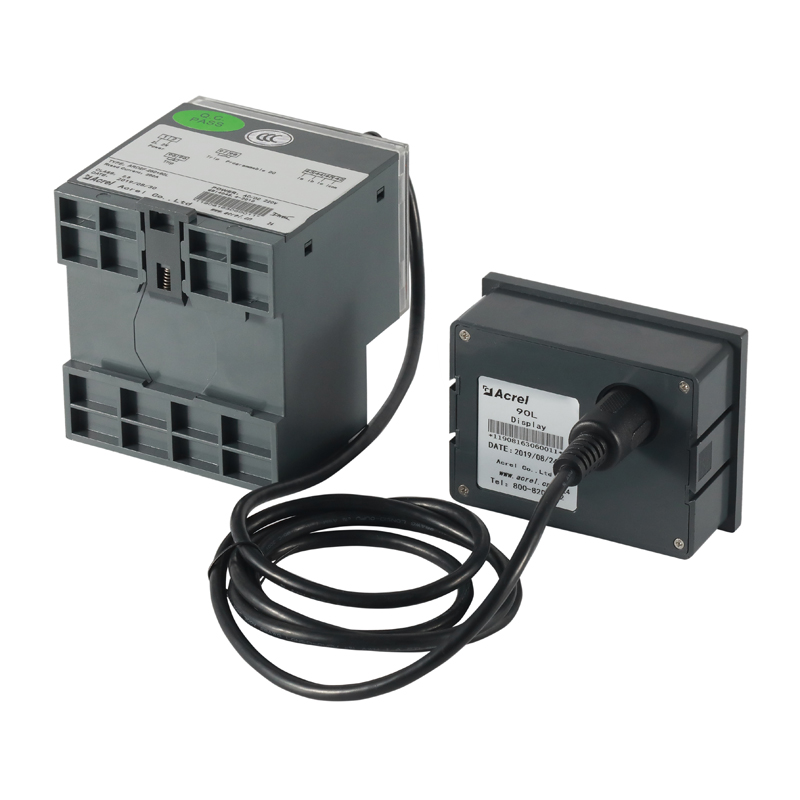

  3、对于无显示要求的客户，必须在一批订单中订购一个90L显示单元，作为调试使用；

  4、附加功能选配漏电保护L时，需根据实际电流选购不同孔径的零序互感器；

  5、附加功能选配SU时必须同时选配Q，失压重起(抗晃电)是需要起动控制功能配合实现的；

  6、附加功能温度保护（T）和双通讯（2C）不能同时选配，只能二选一。

表5 显示方式

 ARD3 智能电动机保护器

表6 起动方式

注：1）手动模式：保护器参与控制，起动方式为直接起动（全压起动）、双向起动时，保护器设置为手动模式；

  2）两步模式：保护器参与控制，起动方式为星/三角起动（两继电器）、自耦变压器（两继电器）时，保护器设置为两步模式。

表7 附加功能

注：1、附加功能选配漏电保护L时，需根据实际电流选购不同孔径的零序互感器。

  2、对于无显示要求的客户，必须在一批订单中订购一个90L显示单元，作为调试使用；

  3、附加功能选配漏电保护L时，需根据实际电流选购不同孔径的零序互感器。

  4、附加功能选配2C和T二选一。
