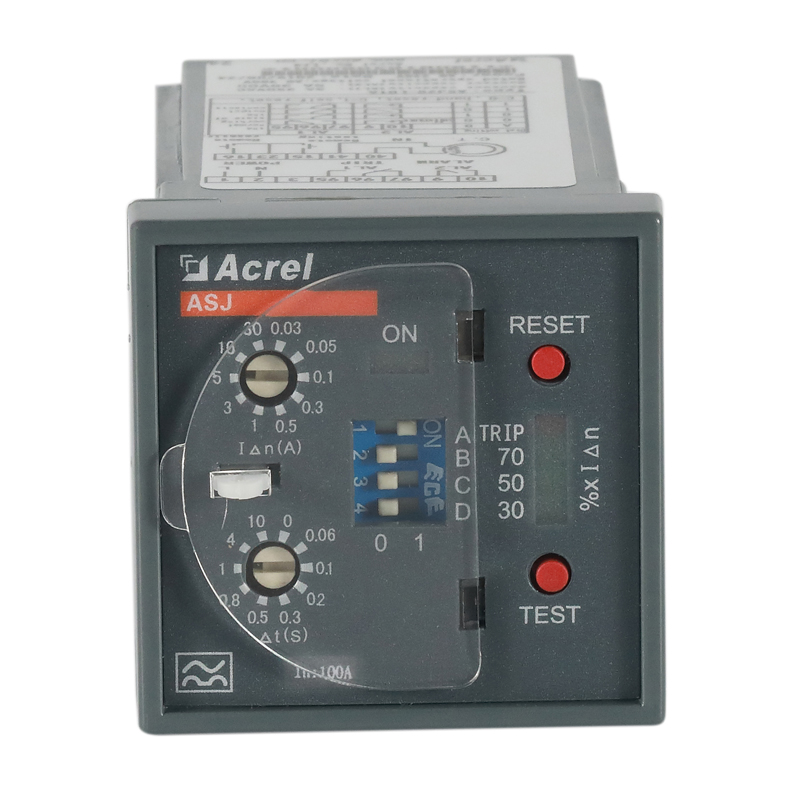

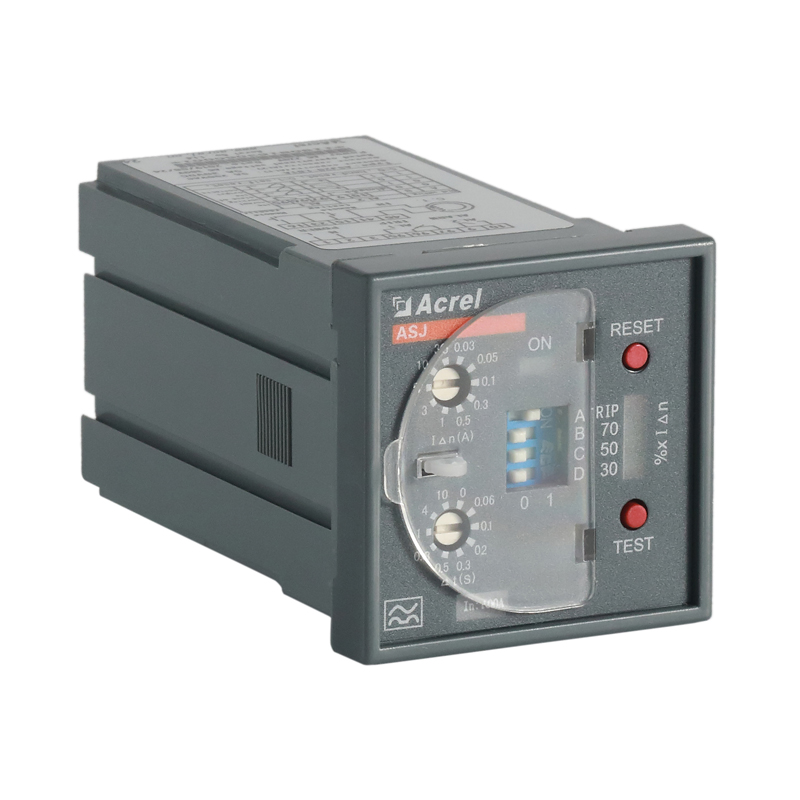

ASJ系列智能剩余电流继电器

该系列继电器可与低压断路器或低压接触器等组成组合式的剩余电流动作保护器，主要适用于交流50Hz，额定电压为400V及以下的TT或TN系统配电线路。

在线咨询
18702111325
相关产品推荐:
功能：
该系列继电器可与低压断路器或低压接触器等组成组合式的剩余电流动作保护器，主要适用于交流50Hz，额定电压为400V及以下的TT或TN系统配电线路，防止接地故障电流引起的设备和电气火灾事故，也可用于对人身触电危险提供间接接触保护。

应用范围：
需要检测剩余电流，对电气线路进行接地故障保护的场合。

订货范例：
具体型号：ASJ20-LD1C
技术要求：额定剩余动作电流300mA；极限不驱动动作时间0.5s；上电工作时继电器输出1组常闭、1组转换。
通讯协议：无
辅助电源：AC220V
外形尺寸


接线方式

安装示意
安装方式为屏装式，采用两侧卡扣挤压固定，具体操作如下：
1、在配电盘上，选择适合的地方开一个与所安装仪表开孔尺寸相同的安装孔；
2、取出剩余电流继电器，取下固定卡扣；
3、把仪表插入配电盘仪表孔中，插入仪表后，用卡扣固定安装。

现场安装图
